Les couleurs des 3 premiers anneaux d'une résistance sont : marron - rouge - rouge..
Quelle est la grandeur de cette résistance ?
(Pour taper le symbole Ω, cliquer sur le bouton en bas de l'exercice)

Les couleurs des 3 premiers anneaux d'une résistance sont : orange - jaune - marron..
Quelle est la grandeur de cette résistance ?
(Pour taper le symbole Ω, cliquer sur le bouton en bas de l'exercice)

Comment varie l'intensité dans un circuit dans lequel la résistance globale diminue ?

1.   ?    elle augmente
2.   ?    elle diminue aussi
3.   ?    elle ne varie pas

Convertir :
3,25 kΩ = ........ ? ......... Ω
( Indiquer le nombre qui convient sans marquer l'unité )

Convertir :
22800 Ω = ........ ? ......... kΩ
( Indiquer le nombre qui convient sans marquer l'unité )

Laquelle de ces formules correspond à la loi d'Ohm?

1.   ?    U = R x I
2.   ?    U = R / I
3.   ?    R = U x I
4.   ?    I = U x R

Une résistance de 200 Ω est traversée par un courant de 100 mA.
Quelle est la tension aux bornes de cette résistance ?

Une résistance soumise à une tension électrique valant 10 V est traversée par une intensité égale à 0,2 A .
Quelle est la grandeur de cette résistance ?
(Cliquer sur le bouton Ω pour écrire l'unité )

Trouver le mot qui manque:

La tension aux bornes d'une résistance est ...... ? ...... à l'intensité qui la traverse.

Quel nom donne-t-on à un composant électrique qui, comme une résistance, vérifie la loi d'Ohm ?

Une même résistance est soumise successivement à 2 tensions différentes. Trouver l'intensité manquante :
U = 3 V     ----->     I = 22 mA
U = 9 V     ----->     I = ...?...

Une même résistance est traversée successivement par 2 intensités différentes. Trouver la tension manquante :
U = 25 V       ----->     I = 30 mA
U = ...?...   ----->     I = 6 mA

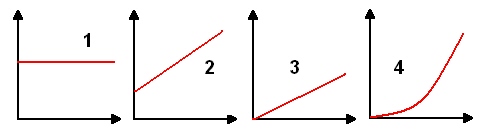

Quel(s) graphique(s) correspond(ent) à la caractéristique d'une résistance ?

1.   ?    tous
2.   ?    le 1
3.   ?    le 2
4.   ?    le 3
5.   ?    le 4
6.   ?    le 2 et le 3

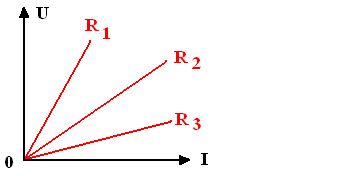

À tension égale laquelle de ces résistances est traversée par la plus grande intensité ?

1.   ?    on ne peut pas le dire d'après ce graphique
2.   ?    R1
3.   ?    R2
4.   ?    R3

Quelle est la grandeur de cette résistance ?

1.   ?    504 Ω
2.   ?    500 000 Ω
3.   ?    240 Ω
4.   ?    24 Ω

Caractéristique d'une résistance



Quelle intensité traverse la résistance quand la tension à ses bornes est égale à 5 V ?

Caractéristique d'une résistance



Quelle est la tension aux bornes de la résistance quand l'intensité qui la traverse est égale à 12 mA ?

Caractéristique d'une résistance



Quelle intensité traverserait la résistance si la tension à ses bornes était égale à 20 V ?

Circuit électrique utilisé pour découvrir la loi d'Ohm
Cocher les bonnes propositions.
( Toutes les bonnes réponses doivent être trouvées en même temps )

1. l'appareil 1 est un voltmètre
2. l'appareil 2 mesure une intensité
3. l'appareil 1 ne doit pas avoir de résistance
4. quand la grandeur mesurée par l'un des appareils augmente, elle diminue pour l'autre.
