Les lampes sont identiques. I1 = 60 mA.
Que vaut I2 ?

Quelles sont les phrases vraies ?

(Les bonnes réponses doivent être trouvées en même temps )

1. L'ampèremètre est correctement monté
2. L'ampèremètre devrait être en dérivation
3. L'ampèremètre devrait être avant les 2 lampes
4. Un ampèremètre n'a pas de résistance

Loi des noeuds - On donne I1 = 40 mA et I2 = 52 mA
Que vaut I3 ?

Loi des noeuds - On donne I2 = 60 mA et I3 = 20 mA
Que vaut I1 ?

Loi des noeuds - On donne I2 = 50 mA et I3 = 20 mA
Que vaut I1 ?

Loi des noeuds - On donne I1 = 45 mA et I3 = 30 mA
Que vaut I2 ?

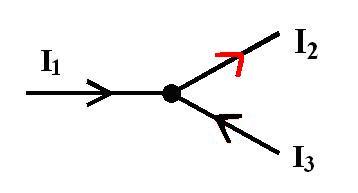

Loi des noeuds
Quelle est la formule qui convient ?

1.   ?    I1 + I3 = I2
2.   ?    I1= I2 = I3
3.   ?    I1 = I2 + I3
4.   ?    I3 = I1 + I2

Quel est le nom de l'appareil de mesure utilisé ?

Toutes les lampes sont identiques. I1 = 63 mA. Que vaut I3 ?

Toutes les lampes sont identiques. I5 = 30 mA. Que vaut I2 ?

1.   ?    10 mA
2.   ?    30 mA
3.   ?    60 mA
4.   ?    90 mA

Toutes les lampes sont identiques. I1 = 90 mA. Que vaut I2 ?

I3 = 42 mA Que vaut I1 ?

1.   ?    21 mA
2.   ?    42 mA
3.   ?    0 mA
4.   ?    84 mA

Conversion: Quel nombre convient pour qu'il y ait équivalence ?
65 mA = ......... ? ......... A

Conversion: Quel nombre convient pour qu'il y ait équivalence ?
0,15 A = ......... ? ......... mA

Conversion: Quel nombre convient pour qu'il y ait équivalence ?
1155 mA = ......... ? ......... A

Les 2 lampes sont traversées par la même intensité.
Sont-elles identiques ?

1.   ?    oui
2.   ?    non
3.   ?    on ne peut pas le dire

Si on ouvre l'interrupteur du circuit :
( Cocher les deux bonnes réponses)

1. La lampe 2 brillera plus fort.
2. Cela ne changera rien pour la lampe 2.
3. L'intensité I3 ne changera pas.
4. I3 = I1 + I2

Loi des noeuds I1 = 40 mA et I2 = 65 mA.
(Cocher les bonnes réponses)

1. La flèche I3 est tournée vers le haut
2. La flèche I3 est tournée vers le bas
3. I3 = 25 mA
4. I3 = 105 mA

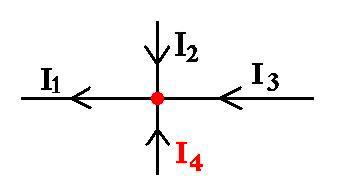

Loi des noeuds - On donne :

I1 = 90 mA
I2 = 30 mA
I3 = 20 mA

Que vaut I4 ?
