Tension de courant QUIZ Collège

Avec quel appareil peut-on mesurer la tension aux bornes d'une lampe électrique ?
Conversion: Quel nombre convient pour qu'il y ait équivalence ?
125 mV = ......... ? ......... V
Conversion: Quel nombre convient pour qu'il y ait équivalence ?
225 kV = ......... ? ......... V
Conversion: Quel nombre convient pour qu'il y ait équivalence ?
0,065 V = ......... ? ......... mV
Conversion: Quel nombre convient pour qu'il y ait équivalence ?
24 V = ......... ? ......... kV
Quelles sont les phrases vraies ?
(Les bonnes réponses doivent être trouvées en même temps )
1. le voltmètre devrait être mis en dérivation
2. la résistance du voltmètre empêche le courant de circuler
3. il y a un court-circuit
4. la lampe de gauche est allumée mais celle de droite est éteinte

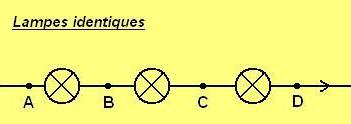

On donne U_AB = 2,4 V
Cocher les résultats justes: (Les bonnes réponses doivent être trouvées en même temps )
1. U_AC = 4,8 V
2. U_AD = 7,2 V
3. U _CD = 4,8 V

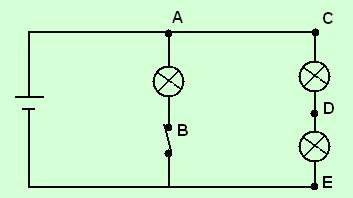

On donne U_AC = 3,6 V - Que vaut U_CD ?
La tension aux bornes de la pile est égale à 4,2 V - Que vaut U_CD ?
La tension aux bornes de la pile est égale à 9,2 V - Que vaut U_AB ?
La tension aux bornes de la pile est égale à 6 V - Que vaut U_BE ?
La tension aux bornes de la pile est égale à 6 V et U_CD= 2,1 V - Que vaut U_DE ?
La tension aux bornes de la pile est égale à 3 V - Que vaut U_AB ?
La tension aux bornes du générateur est égale à 12 V. Quelle tension indique le voltmètre ?
1. 12 V
2. 0 V
3. 6 V
4. 3 V

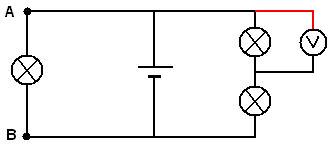

Les lampes sont identiques

Le voltmètre indique 3,2 V

Que vaut U_AB ?
La tension aux bornes de la pile est égale à 4,4 V
Quelle tension indique le voltmètre ?
Quelle tension correspond à une ligne THT (très haute tension)
1. 225 kV
2. 480 mV
3. 25 000 V
4. 480 000 mV
5. 90 kV
Quelle formule convient pour trouver la valeur U_AB ?
1. U_AB = U_CD
2. U_AB = U_EC
3. U_AB = U_AC + U_CD + U_DE + U_EB
4. U_AB = U_BE
Conversion: Quel nombre convient pour qu'il y ait équivalence ?
0,012 kV = ......... ? ......... mV
On donne U_AC = 4 V - Que vaut U_BA ?

Tension électrique
